اثر لایدنفراست در کوئنچ میلگردهای تولیدی به روش ترمکس: از مبانی علمی تا راهکارهای نوین مهندسی سطح و کنترل فرآیند
The Leidenfrost Effect in Quenching of Thermex-Treated Rebars: From Scientific Fundamentals to Advanced Surface Engineering Solution and Process Control
چکیده:
پدیده لایدنفراست یکی از چالشهای بنیادین در فرآیند کوئنچ میلگردهای فولادی است که مستقیماً کیفیت محصول نهایی را در فناوری ترمکس تحت تأثیر قرار میدهد. این پدیده با تشکیل یک لایه عایق بخار بر روی سطح داغ میلگرد (در دماهای بالاتر از نقطه لایدنفراست)، نرخ انتقال حرارت را به شدت کاهش داده و مانع از دستیابی به نرخهای خنککاری بحرانی لازم برای تشکیل ریزساختار مارتنزیتی مطلوب میشود. در این مقاله، ابتدا مبانی علمی پدیده لایدنفراست شامل نقطه لایدنفراست، منحنی جوشش و رژیمهای انتقال حرارت (جوشش هستهای، گذرا و فیلمی) به صورت جامع تشریح میگردد. سپس مکانیسم ایجاد لایه بخار در فرآیند ترمکس و پیامدهای عملی آن شامل خنککاری غیریکنواخت، اعوجاج، ترکهای کوئنچ و عدم تشکیل لایه مارتنزیتی یکنواخت در میلگرد بررسی میشود. در ادامه، مجموعه کاملی از راهکارهای علمی و صنعتی برای مهار این پدیده در چهار دسته ارائه میشود: (۱) راهکارهای مبتنی بر پارامترهای فرآیند شامل افزایش شار جرمی آب از طریق تنظیم فشار (در بازه ۴ تا ۱۲ بار) و دبی حجمی (تا بیش از ۱۵۰۰ مترمکعب در ساعت) و کنترل دمای آب، (۲) راهکارهای مبتنی بر مهندسی سطح شامل کنترل زبری و پوسته اکسیدی میلگرد و توسعه سطوح فوقالعاده پیشرفته نظیر «ساختار زره حرارتی» که قادر به افزایش نقطه لایدنفراست تا ۱۱۵۰ درجه سانتیگراد است [5]، (۳) راهکارهای شیمیایی شامل استفاده از افزودنیهای پلیمری و نمکی، و (۴) راهکارهای مبتنی بر طراحی تجهیزات با تمرکز بر طراحی بهینه نازلهای پاشش. این بررسی جامع نشان میدهد که مهار موفق پدیده لایدنفراست نیازمند رویکردی چندجانبه و تلفیقی از کنترل دقیق فرآیند، مهندسی پیشرفته سطوح و طراحی هوشمندانه تجهیزات است و دستیابی به این مهم، مرز بین تولید محصول معمولی و میلگرد با کیفیت برتر را تعیین میکند.
واژگان کلیدی: پدیده لایدنفراست، ترمکس، کوئنچ میلگرد، جوشش فیلمی، انتقال حرارت، نازل پاشش، مهندسی سطح، شار حرارتی بحرانی.
مقدمه:
در صنعت فولاد، تولید میلگردهای با استحکام بالا که بتوانند در سازههای مدرن و مناطق زلزلهخیز عملکرد مطمئنی داشته باشند، یک ضرورت است. فناوری ترمکس[1] که گاه با نام تجاری تمپکور[2] نیز شناخته میشود، به عنوان یکی از پیشرفتهترین روشهای تولید میلگرد، این نیاز را با ایجاد یک لایه سطحی سخت و مقاوم (مارتنزیت تمپر شده) پیرامون یک هسته نرم و چقرمه برآورده میکند. موفقیت این فناوری، وابستگی حیاتی به مرحلهای کلیدی به نام “کوئنچ” یا سردایش سریع دارد [8].
چالش اصلی در این مرحله حیاتی، پدیدهای فیزیکی به نام پدیده لایدنفراست[3] است. این پدیده که نخستین بار در قرن هجدهم میلادی به صورت نظاممند مستندسازی شد، با ایجاد یک لایه عایق از بخار بر روی سطح داغ میلگرد، به شدت سرعت و یکنواختی خنککاری را کاهش میدهد [1]. این امر میتواند به طور جدی کیفیت نهایی میلگرد را تهدید کرده و از دستیابی به ریزساختار و خواص مکانیکی مطلوب جلوگیری کند. این مقاله به بررسی جامع و عمیق این پدیده، چالشهای ناشی از آن در فرآیند ترمکس، و ارائه یک نقشه راه کامل از راهکارهای علمی و صنعتی برای مهار آن بر اساس آخرین یافتههای پژوهشی و منابع معتبر میپردازد.
[1] Thermex
[2] Tempcore
[3] Leidenfrost Effect
اثر لایدنفراست در کوئنچ میلگردهای تولیدی به روش ترمکس: از مبانی علمی تا راهکارهای نوین مهندسی سطح و کنترل فرآیند :
مبانی علمی پدیده لایدنفراست:
پدیده لایدنفراست یک مانع فیزیکی ذاتی در برابر انتقال حرارت سریع است؛ سدی که برای غلبه بر آن، ابتدا باید ماهیت، تاریخچه و پارامترهای مؤثر بر آن را به درستی شناخت [2].
- تعریف و تاریخچه
پدیده لایدنفراست وضعیتی است که در آن یک مایع، به جای تماس مستقیم با یک سطح بسیار داغ (با دمایی بالاتر از نقطه جوش آن مایع)، بر روی لایهای از بخار خود شناور میماند [1]. این پدیده نخستین بار در سال 1732 توسط گیاهشناس هلندی، هرمان بورهاوه[1] مشاهده شد. اما در سال 1756، پزشک آلمانی، یوهان گوتلوب لایدنفراست [2]آن را به تفصیل و به صورت نظاممند مورد مطالعه قرار داد و به نام او ثبت شد [1]. این لایه بخار، به دلیل رسانایی گرمایی بسیار پایین خود نسبت به مایع، مانند یک عایق حرارتی قدرتمند عمل کرده و نرخ انتقال حرارت از سطح داغ به مایع را به طور چشمگیری کاهش میدهد [2].
[1] Herman Boerhaave
[2] Johann Gottlob Leidenfrost
- نقطه لایدنفراست و منحنی جوشش
دمایی که در آن این پدیده رخ میدهد، نقطه لایدنفراست[1] نامیده میشود. این نقطه یک دمای ثابت نیست و به عوامل متعددی از جمله جنس ماده، زبری سطح، خلوص مایع و وجود ناخالصیها بستگی دارد [1, 2]. برای مثال، نقطه لایدنفراست برای آب بر روی یک صفحه فولادی صاف میتواند حدود 193 درجه سانتیگراد باشد، اما در فرآیندهای صنعتی کوئنچ میلگرد، این دما تحت تأثیر پارامترهای مختلف میتواند تا محدوده 600 درجه سانتیگراد یا حتی بالاتر نیز افزایش یابد [2, 4].

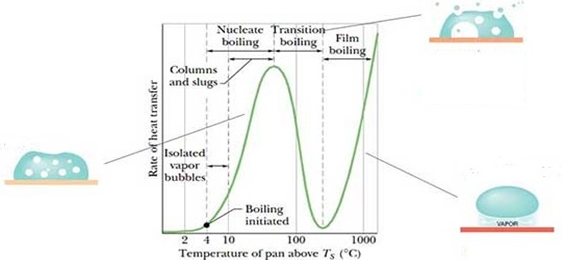

رفتار جوشش و انتقال حرارت را میتوان در یک منحنی جوشش[2] خلاصه کرد. این منحنی نشان میدهد که با افزایش دمای سطح، شار حرارتی[3] از سطح به مایع تغییر میکند و چهار رژیم اصلی مشاهده میشود [3]:
- جابجایی اجباری (تکفاز)[4] : در دماهای پایین، انتقال حرارت عمدتاً از طریق جابجایی خود مایع (بدون جوشش) صورت میگیرد.
- جوشش هستهای[5] : این رژیم بالاترین نرخ انتقال حرارت را دارد و با تشکیل حبابهای بخار در نقاط جوانهزنی روی سطح مشخص میشود. نقطه اوج این رژیم، شار حرارتی بحرانی[6] نام دارد [3, 7].
- جوشش گذرا[7] : یک رژیم ناپایدار است که در آن حبابها به یکدیگر پیوسته و یک لایه بخار ناپایدار و منقطع تشکیل میشود. نرخ انتقال حرارت در این مرحله به شدت کاهش مییابد [3].
- جوشش فیلمی[8] : در نقطه لایدنفراست، یک لایه بخار پایدار، کمرسانا و عایق، تمام سطح را میپوشاند. در این نقطه، شار حرارتی به حداقل مقدار خود [9]میرسد [3, 7]. هدف اصلی در طراحی سیستمهای کوئنچ صنعتی برای میلگرد، جلوگیری از ورود به این رژیم یا در صورت ورود، خروج بسیار سریع از آن است [4].
[1] Leidenfrost Point
[2] Boiling Curve
[3] Heat Flux
[4] Single-Phase Forced Convection
[5] Nucleate Boiling
[6] Critical Heat Flux – CHF
[7] Transition Boiling
[8] Film Boiling
[9] Minimum Heat Flux – MHF
پدیده لایدنفراست: چالش بنیادین در کوئنچ میلگرد (ترمکس):
در این بخش، چالشهای مشخص و ملموسی که این پدیده فیزیکی در فرآیند ترمکس برای میلگرد ایجاد میکند، به تفصیل بررسی میشود.
- ایجاد لایه عایق بخار و مکانیسم تخریب نرخ خنککاری در میلگرد
هنگامی که میلگرد با دمای بسیار بالا (معمولاً 950-1050 درجه سانتیگراد) از آخرین قفسه نورد خارج و بلافاصله وارد محفظه کوئنچ میشود، دمای سطح آن به مراتب بالاتر از نقطه لایدنفراست آب است. در اثر برخورد جتهای آب پرفشار به این سطح فوقالعاده داغ، بلافاصله لایهای پیوسته از بخار آب در اطراف میلگرد تشکیل میشود [4]. این لایه، پدیده لایدنفراست را در مقیاس صنعتی و با تمام قدرت تخریبیاش در حوزه انتقال حرارت رقم میزند [2].ضریب انتقال حرارت[1] در رژیم جوشش فیلمی به طرز فاجعهباری پایین است [3] و وجود این لایه بخار، که مستقیماً از پدیده لایدنفراست ناشی میشود، مانعی جدی در برابر دستیابی به نرخهای خنککاری بحرانی (حدود 100-300 درجه سانتیگراد بر ثانیه) است که برای دگرگونی فازی آستنیت به مارتنزیت در لایه سطحی میلگرد ضروری هستند [4, 8].
-
پیامدهای عملی و کاهش کیفیت میلگرد
اثر منفی این پدیده در خط تولید میلگرد، یک مشکل تئوری صرف نیست و مستقیماً به مشکلات عملی و کیفی متعددی منجر میشود. تحقیقات تجربی و شبیهسازیهای عددی نشان دادهاند که خنککاری غیریکنواخت ناشی از فروریختن نامتقارن لایه بخار، منجر به ایجاد گرادیانهای حرارتی شدید و در نتیجه تنشهای پسماند[2] بالا در میلگرد میشود [4, 10]. این تنشها عامل اصلی بروز عیوبی مانند ترکهای کوئنچ[3] و تاببرداشتن[4] در میلگرد هستند [2, 11].
همچنین، عدم توانایی در عبور سریع از نرخهای سرد شدن بحرانی، به این معناست که لایه مارتنزیتی به عمق و سختی مطلوب طراحی نرسیده و یا به صورت یکنواخت در سراسر سطح و طول میلگرد تشکیل نخواهد شد، که این امر به طور مستقیم استحکام تسلیم نهایی میلگرد را تحت تأثیر قرار میدهد [8].
راهکارهای جامع مهندسی برای مهار پدیده لایدنفراست در کوئنچ میلگرد:
مهار این پدیده نیازمند یک رویکرد چندجانبه است که پارامترهای فرآیند، طراحی تجهیزات و خواص مواد را همزمان مد نظر قرار دهد. در ادامه، مجموعه کاملی از این راهکارها ارائه میشود.
- راهکارهای مبتنی بر طراحی و پارامترهای فرآیند
- افزایش شار جرمی آب[5] از طریق دبی و فشار بالاتر: این مهمترین اهرم کنترلی اپراتورها است. افزایش دبی حجمی و فشار پاشش انرژی جنبشی قطرات آب را افزایش داده و قدرت نفوذ فیزیکی آنها را برای شکستن مکانیکی لایه بخار روی میلگرد بالا میبرد [3, 7]. افزایش شار جرمی همچنین ضریب انتقال حرارت را در تمام رژیمها، از جمله جوشش فیلمی، افزایش داده و نقطه لایدنفراست را به دماهای بالاتری منتقل میکند [3, 10].
- کنترل هوشمندانه دمای آب کوئنچ: دمای آب یک شمشیر دو لبه است. آب سردتر شار حرارتی بحرانی را افزایش میدهد، اما آب بسیار سرد میتواند باعث شوک حرارتی و ترکخوردگی در میلگرد شود [11]. از این رو، دمای آب معمولاً در یک محدوده بهینه (مثلاً 25-45 درجه سانتیگراد) و بر اساس گرید فولاد و سرعت خط به دقت کنترل میشود [4, 8].
- راهکارهای مبتنی بر مهندسی سطح و مواد
- کنترل کیفیت و زبری سطح میلگرد: پوسته اکسیدی[6] متخلخل که در حین نورد گرم بر روی میلگرد تشکیل میشود، میتواند به عنوان نقاط جوانهزنی برای حبابها عمل کرده و باعث فروریختن سریعتر لایه بخار شود. این یک مزیت از “مهندسی ناخواسته” سطح میلگرد است [2].
- مهندسی سطوح فوقالعاده پیشرفته (الگویی برای آینده):
سطوح زره حرارتی[7] : این ساختار چندلایه و متخلخل که توسط محققان دانشگاه سیتی هنگ کنگ توسعه یافته، توانسته نقطه لایدنفراست را تا دمای 1150 درجه سانتیگراد افزایش دهد [5]. این موفقیت با یکپارچهسازی سه عملکرد هدایت حرارتی، مکش مویینگی و تخلیه بخار حاصل شده است [5].
سطوح میکرو/ نانو ساختار: مطالعات نشان دادهاند که آرایههایی از میکروستونها یا ساختارهای متخلخل میتوانند با ایجاد فشار مویینگی بالا، پایداری لایه بخار بر روی سطح میلگرد را مختل کرده و انتقال حرارت را تا بیش از 90 درصد نسبت به سطوح صاف افزایش دهند [6, 9].
استفاده از افزودنیهای شیمیایی به آب کوئنچ: افزودن درصدهای کنترلشدهای از پلیمرها، نمکها یا روغنهای محلول میتواند کشش سطحی آب را کاهش داده و با ایجاد رسوب مصنوعی بر روی سطح میلگرد، مانع تشکیل لایه بخار پایدار شود [9, 11].
- راهکارهای مبتنی بر طراحی تجهیزات
- طراحی بهینه و پیشرفته نازلها[8] : نازلها قلب سیستم کوئنچ میلگرد هستند. طراحی دقیق آنها شامل انتخاب نوع نازل (مخروطی کامل، تخت، مهپاش)، زاویه پاشش، فاصله تا سطح میلگرد و الگوی توزیع، تأثیر شگرفی بر کنترل پدیده لایدنفراست دارد [3, 7]. هدف اصلی، ایجاد یک برخورد متقارن، یکنواخت و پرتلاطم برای ناپایدار کردن لایه بخار است [4, 10]. نازلهای مهپاش[9] که مخلوط آب و هوا را به قطرات بسیار ریز تبدیل میکنند، در نفوذ به لایه بخار و خنککاری یکنواخت میلگرد بسیار مؤثرترند [7].
پارامترهای کلیدی فرآیند: دبی و فشار آب در فناوری ترمکس:
برای تبدیل تئوری به عمل، مقادیر فشار و دبی آب باید بر اساس قطر میلگرد و سرعت خط تنظیم شوند. بر اساس دادههای صنعتی [4, 8]:
- فشار آب: معمولاً در بازه 4 تا 12 بار (0.4 تا 1.2 مگاپاسکال) تنظیم میشود.
دبی آب: برای میلگردهای با قطر کم از چند ده مترمکعب در ساعت شروع شده و برای محصولات حجیم میتواند تا بیش از 1500 مترمکعب در ساعت افزایش یابد [4]. پارامتر دقیقتر برای تحلیل، شار جرمی آب (kg/m²s) است.
[1] Heat Transfer Coefficient – HTC
[2] Residual Stresses
[3] Quench Cracking
[4] Distortion
[5] Water Mass Flux
[6] Scale
[7] Structured Thermal Armour
[8] Nozzle Design
[9] Air-Mist Nozzles
جمعبندی و چشمانداز آینده
پدیده لایدنفراست یک چالش فیزیکی ذاتی و جدی در فرآیند ترمکس میلگرد است که با تشکیل لایه بخار عایق، کیفیت محصول نهایی را به شدت تهدید میکند. مهار این پدیده نیازمند رویکردی ترکیبی شامل کنترل دقیق فشار و شار جرمی آب، طراحی بهینه نازلها و بهرهگیری از تکنیکهای مهندسی سطح بر روی میلگرد است [4]. تحقیقات نوینی مانند “ساختار زره حرارتی” که نقطه لایدنفراست را تا 1150 درجه سانتیگراد افزایش میدهد [5]، چشمانداز آینده را به سوی سیستمهای خنککاری انقلابی و تولید گریدهای فولادی با خواص برتر سوق میدهد. تسلط بر این پدیده، مرز بین تولید میلگرد معمولی و میلگرد با کیفیت برتر را مشخص میکند.
حامد باقرلو
کارشناس ارشد مهندسی صنایع
مدیر کارخانه نورد میلگرد صنایع فولاد هیربد زرندیه
منابع:
- Wikipedia: Leidenfrost effect (نسخه فارسی و انگلیسی).
- Chen, J., & Wang, H. (1992). Journal of Kunming University of Science and Technology, (2), 69-73.
- Liang, G., & Mudawar, I. (2017). “Review of spray cooling – Part 2: High temperature boiling regimes and quenching applications.” International Journal of Heat and Mass Transfer, 115, 1206-1222.
- Kotrbacek, P., et al. (2023). “The Efficient Way to Design Cooling Sections for Heat Treatment of Long Steel Products.” Materials, 16(11), 3983.
- Jiang, M., Wang, Y., et al. (2022). “Inhibiting the Leidenfrost effect above 1,000 °C for sustained thermal cooling.” Nature.
- Zhai, L., et al. (2024). “CFD-aided method for evaporation modelling and heat transfer optimization of high-temperature surfaces considering Leidenfrost effects.” International Communications in Heat and Mass Transfer.
- Chen, T., et al. (2023). “Research progress and influencing factors of the heat transfer enhancement of spray cooling.” CIESC Journal.
- Alizadeh, et al. (2021). “Investigation of production process parameters effects on the mechanical properties of Thermex rebar by Taguchi method.” Iranian Journal of Manufacturing Engineering.
- Tseng, H.-H., et al. (2023). “A pursuit of solutions and technologies for Leidenfrost suppression” (Master’s thesis, National Taiwan University of Science and Technology).
- “Quenching mechanism of spray cooling and the effect of system pressure” (2022). International Journal of Heat and Mass Transfer.
- “Investigation of the hydrodynamic and thermodynamic behavior of the liquid jet quenching process” (2024). Heat and Mass Transfer.
